Art.-Nr. 347
Druckprüfgerät
DPG07 TOUCH
Profi Messgerät für Erdgas, Wasser, Abwasser uvm.
Alles drin, alles dran: Das Messgerät für Belastungs- und Dichtheitsprüfung von Erdgasleitungen, Druckprüfungen für Wasser, Abwasser, Flüssiggas, Solar, Heizung und viele weitere Anwendungen in der Gebäudeinstallation. Für Einsteiger und Profis. Schneller Einsatz vor Ort ohne aufwändige Vorbereitung. Mehr Sicherheit durch automatische Prüfabläufe. Robust auf der Baustelle.
Alles in einem Koffer
baustellentauglich und übersichtlich
Einfachste Bedienung
mit automatischem Prüfablauf
Professionelle Prüfprotokolle
sofortiger Ausdruck vor Ort oder ausführlich als DIN-A4
Der einfache Prüfablauf
So leicht kann prüfen sein
1
Prüfung bzw. Messung wählen
2
Verbindung zwischen DPG und Leitung herstellen
3
Prüfung über TOUCH-Bedienfeld starten
4
Prüfablauf erfolgt automatisch
5
Ausdruck des Prüfprotokolls
Was das DPG07 TOUCH alles kann
Leistungen und Funktionen
Druckprüfgerät für Erdgas, Wasser, Abwasser und
viele Anwendungen in der Gebäudeinstallation

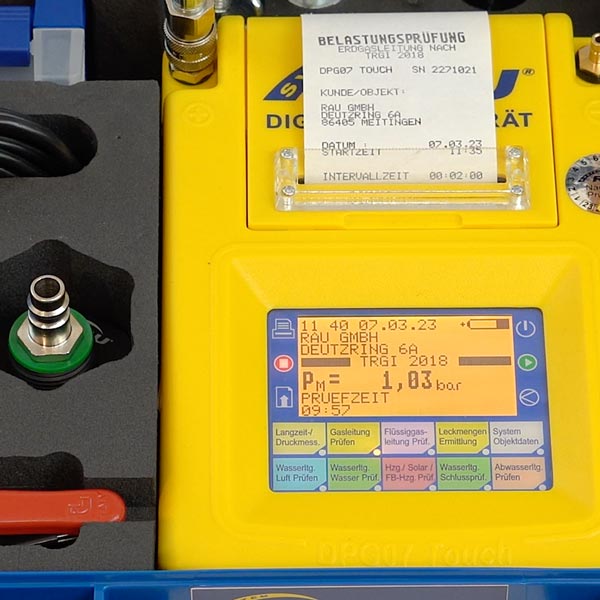

- Belastungs- und Dichtheitsprüfung von Erdgasleitungen (1 bar / 150 hPa) nach TRGI 2018
- Belastungs- und Dichtheitsprüfung von Flüssiggasleitungen (1 bar / 150 hPa) nach TRF 2021
- Langzeitmessung bis 1.000 hPa (1,0 bar), Aufzeichnung von Druck und Umgebungstemperatur durch frei wählbare Intervallzeiten von 15 Sek. bis 6 Std. mit endlosem Ausdruck
- Gebrauchsfähigkeitsprüfung bei Betriebsdruck 24, 50, 70 und 100 hPa nach TRGI 2018 ohne Ermittlung des Leitungsvolumens, Leckmengenmessung zertifiziert nach DVGW-G 5952, keine zusätzliche Einspeisevorrichtung erforderlich!
- Dichtheits- und Belastungsprüfung von Wasserleitungen mit Medium Luft (150 hPa/3 bar) nach DIN EN 806-4 (mit ext. Drucksensor WPS; optional)
- Dichtheitsprüfung von Wasserleitungen mit Medium Wasser (0,3 bis 20 bar bzw. 0,03 bis 2 MPa) nach DIN EN 806-4 (mit ext. WPS; optional)
- Prüfung von Heizungsanlagen und Solaranlagen nach DIN 18380 (mit ext. WPS; optional)
- Schlussprüfung von Wasserleitungen nach Endmontage (mit ext. WPS und FGP; optional)
- Dichtheitsprüfung von Abwasserleitungen (100 hPa) nach DIN EN 1610, Prüfverfahren LC
- Fließdruckmessung bis 300 hPa auf 0,1 hPa genau
- Negativ-Druckmessung bis – 300 hPa
- eingebauter Nadeldrucker, um Messdaten vor ORT dokumentenecht auszudrucken
- eingebauter Mini-Kompressor bis max. 1 bar (0,1 MPa)
- automatischer Prüfablauf
- Mikroprozessgesteuerte 0-Punkt-Eichung (angleichen an Umgebungsluftdruck)
- Touch-Bedienfeld
- Akku Betrieb möglich
- PC-Software für DIN A4 Prüfprotokolle und Kundendatenverwaltung (Übertragung mit SD-Karte)
- Alles in einem Koffer: Prüfstücke, Adapter, Zubehör hat einen vorgesehenen Platz in der Schaumstoffeinlage
Das Werkzeug
Unschlagbare Vorteile
Das DPG07 TOUCH ist ein rundum durchdachtes Gerät, das aus der Praxis heraus entstanden ist. Das bietet Ihnen viele Vorteile in Ihrem Berufsalltag:
- DVGW zertifiziert
- Großer Prüfungsumfang (Erdgas, Leckemenge, Flüssiggas, Wasser, Heizung, Abwasser, Solar, u.v.m)
- Automatische Prüfabläufe garantieren einfache Bedienung
- eingebauter Nadeldrucker für langlebige Ausdrucke
- PC-Software zur Datenverarbeitung und Ausdruck von vordefinierten A4-Protokollen
- eingebauter Mini-Kompressor bis max. 1 bar / 0,1 MPa
- SD-Karte speichert bis zu 500 Messdaten
- Individuelle Messungen mit frei wählbaren Druck- und Intervallzeiten
- Alles dabei und am richtigen Platz durch die Schaumstoffeinlage mit festen Steckplätzen für das Zubehör
- Kunststoffkoffer L-BOXX für sicheren Transport
- TOUCH-Bedienfeld
- Qualitätprodukt entwickelt und hergestellt in Deutschland
Die Abbildungen können Sonderzubehör enthalten, die nicht zum serienmäßigen Lieferumfang gehören.

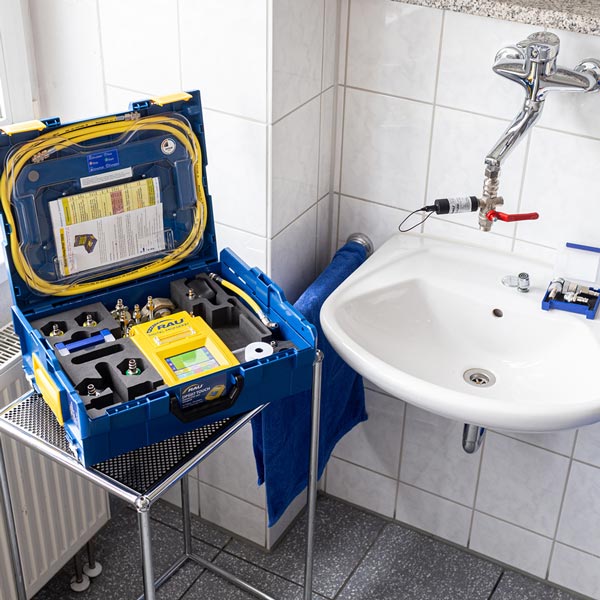

Wasserschlussprüfung mit optionalem Zubehör WPS FUNK (Art.-Nr. 339) und Feingewindeprüfadapterset (Art.-Nr. 333)
Diese Rohrleitungen können Sie prüfen
Großer Prüfungsumfang
- Erdgas
- Leckmenge (Gebrauchsfähigkeitsprüfung)
- Flüssiggas
- Wasser (mit Medium Luft und Medium Wasser)
- Heizung
- Abwasser
- Solar
- Individuelle Messungen (mit frei wählbaren Druck- und Intervallzeiten)
- und viele mehr ...
EAN GTIN
DPG07 TOUCH: 4262453340362
RAU Messgeräte Vergleich
Vergleich
| DPG07 | DPG02 | |
|---|---|---|
| true | false | Größerer Prüfungsumfang |
| true | true | Eingebauter Drucker und Mini-Kompressor |
| true | true | Akku- & Netzbetrieb |
| true | false | Speicherung von Kunden-Datensätze |
| true | false | Datenverwaltung am PC / Software |
| true | false | Mehr Platz für Zubehör |
| true | false | Datenübertragung über Funk-Sensor |
| true | false | Negativ-Druckmessung |
Youtube
Videos zum Produkt
Viele hilfreiche Videos rund um das DPG07 TOUCH finden Sie auf unserem YouTube-Kanal.
Info

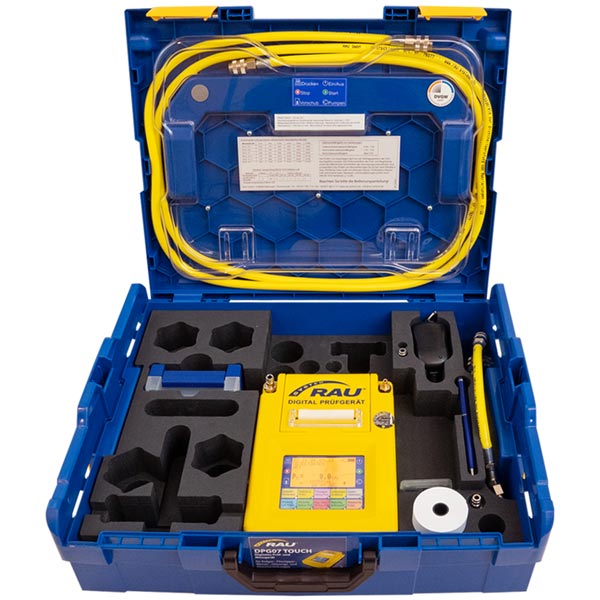

Lieferumfang
- DPG07 TOUCH Prüfgerät mit eingebautem Nadeldrucker
- SD–Karte zur Messdatenspeicherung und Datenaustausch mit Computer inkl. PC-Software und Bedienungsanleitungen
- Prüfschlauch für Druck- und Dichtheitsprüfungen (gelb)
- Silikonschlauch für Betriebsdruckmessung
- Y–Schlauchadapter
- Ersatzpapierrolle, Kugelschreiber mit Touch-Pen, Box für Kleinteile
- Kurzbedienungsanleitung
- Netzladegerät für 230 V bei 50 Hz
- Sortimo L–BOXX für den sicheren Transport im Kundendienstfahrzeug
- Optionales Zubehör: Abgebildetes Prüfstück Sortiment 7EZ, WPS FUNK und Set Differenzdruck- / Fließdruckmessung
